Double effet à l'arrière du 670
-
- Fiatagrinaute de Paladium
- Messages : 9259
- Enregistré le : 04 sept. 2012 01:00
- Localisation : MILIZAC
- x 173
Re: Double effet à l'arrière du 670
sur une charrue HUARD (ancienne génération) celle qui avait en plus du vérin de retournement un verrou : tu pouvais la faire fonctionner en simple effet avec un retour d'huile
dans ton cas je mettrais un robinet 3 voies sur le tuyau du double effet
sinon chaque fois que tu vas débenner la remorque il va falloir trouver avec le distributeur la position simple effet tu essayes et tu vas la trouver tu peux dans ce cas faire un repaire sur le levier solution
économique
dans ton cas je mettrais un robinet 3 voies sur le tuyau du double effet
sinon chaque fois que tu vas débenner la remorque il va falloir trouver avec le distributeur la position simple effet tu essayes et tu vas la trouver tu peux dans ce cas faire un repaire sur le levier solution
économique
-
- Fiatagrinaute de Paladium
- Messages : 2623
- Enregistré le : 15 avr. 2017 01:00
- Localisation : Béarn, Vic-Bilh
- x 251
- x 144
Re: Double effet à l'arrière du 670
JJ, le robinet 3 voies rouge à l'intersection du tuyau du haut qui va à la prise avec le tuyau bleu de retour à la boîte?
Je ne peux pas t'envoyer le dessin, je suis arrivé à la limite des fichiers envoyés!
Je ne peux pas t'envoyer le dessin, je suis arrivé à la limite des fichiers envoyés!
-
- Fiatagrinaute de Paladium
- Messages : 9259
- Enregistré le : 04 sept. 2012 01:00
- Localisation : MILIZAC
- x 173
Re: Double effet à l'arrière du 670
OUI le robinet 3 voies pris sur la partie bleue pour le retour cela n'a pas d'importance il peut etre
aussi sur le relevage
la seule chose qu'il faut faire attention : normalement le tuyau d'origine du double effet est en 12
à controler surtout qu'il est plus facile de trouver des raccords en 13
aussi sur le relevage
la seule chose qu'il faut faire attention : normalement le tuyau d'origine du double effet est en 12
à controler surtout qu'il est plus facile de trouver des raccords en 13
-
- Fiatagrinaute de Paladium
- Messages : 2623
- Enregistré le : 15 avr. 2017 01:00
- Localisation : Béarn, Vic-Bilh
- x 251
- x 144
Re: Double effet à l'arrière du 670
Merci beaucoup JJ pour tes conseils. Le tuyau c'est du Ø 13 mm.
Merci Criters pour ton intervention.
Merci Criters pour ton intervention.
-
- Fiatagrinaute de Paladium
- Messages : 2623
- Enregistré le : 15 avr. 2017 01:00
- Localisation : Béarn, Vic-Bilh
- x 251
- x 144
Re: Double effet à l'arrière du 670
https://www.ouest-hydraulique.fr/fr/der ... s-3-8.html
Lequel tu me conseilles ?Il le faut à centre ouvert ?
Lequel tu me conseilles ?Il le faut à centre ouvert ?
-
- Fiatagrinaute de Paladium
- Messages : 9259
- Enregistré le : 04 sept. 2012 01:00
- Localisation : MILIZAC
- x 173
Re: Double effet à l'arrière du 670
la différence entre centre ouvert ou fermé :
le 1 er tu peux le manoeuvrer en pression
le 2 ème il faut ne pas avoir de pression
souvent le 1 er est utilisé sur le tuyau de pression(de la pompe au relevage) pour ne pas arreter le tracteur
donc tu peux prendre le deuxième tu ne vas pas le bouger en pression
le 1 er tu peux le manoeuvrer en pression
le 2 ème il faut ne pas avoir de pression
souvent le 1 er est utilisé sur le tuyau de pression(de la pompe au relevage) pour ne pas arreter le tracteur
donc tu peux prendre le deuxième tu ne vas pas le bouger en pression
-
- Fiatagrinaute de Paladium
- Messages : 2623
- Enregistré le : 15 avr. 2017 01:00
- Localisation : Béarn, Vic-Bilh
- x 251
- x 144
Re: Double effet à l'arrière du 670
Merci JJ. Le DEV38F, 60l/min me suffit?
-
- Fiatagrinaute de Paladium
- Messages : 9259
- Enregistré le : 04 sept. 2012 01:00
- Localisation : MILIZAC
- x 173
Re: Double effet à l'arrière du 670
OUI largement le 446 a moins de 40 l/mm de débit hydraulique
-
- Fiatagrinaute de Paladium
- Messages : 2623
- Enregistré le : 15 avr. 2017 01:00
- Localisation : Béarn, Vic-Bilh
- x 251
- x 144
Re: Double effet à l'arrière du 670
Merci beaucoup JJ.
-
- Fiatagrinaute de Paladium
- Messages : 2623
- Enregistré le : 15 avr. 2017 01:00
- Localisation : Béarn, Vic-Bilh
- x 251
- x 144
Re: Double effet à l'arrière du 670

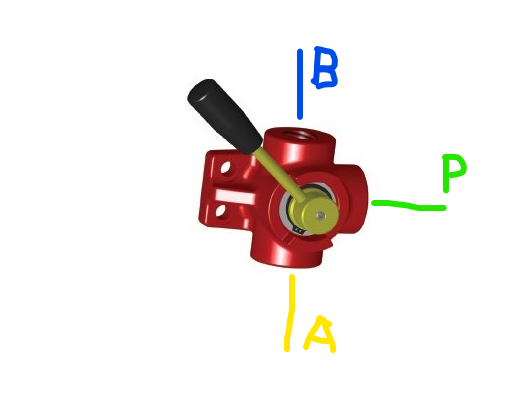

-Avec la remorque, quand je baisse la benne, l'huile vient de la prise vers la tracteur.
Donc l'entrée P vert doit être coté prise? Surtout pas coté distributeur?
Ensuite, j'actionne le levier du déviateur vers B bleu et l'huile va dans la boîte par le tuyau bleu (comme sur l'image) et la
benne baisse? Pour baisser il faut simultanément baisser le levier du distributeur ou pas?
-Avec la charrue , il faut que je bloque le levier du déviateur en position A jaune (avec une corde , par exemple) car il va rester au milieu sur le neutre et dans ce cas l'huile ne passerait pas?
Qu'es- que tu en penses?
