Circuit electrique stop 420Dt

[darnaureisch]

Bonjour,
Je recherche le schéma électrique des feux stop à partir de la pédale de frein. Je ne vois pas le départ! Un interrupteur? Un capteur?
Merci d'avance pour la réponse et restez à l'ombre!!!

[jean claude 2320]

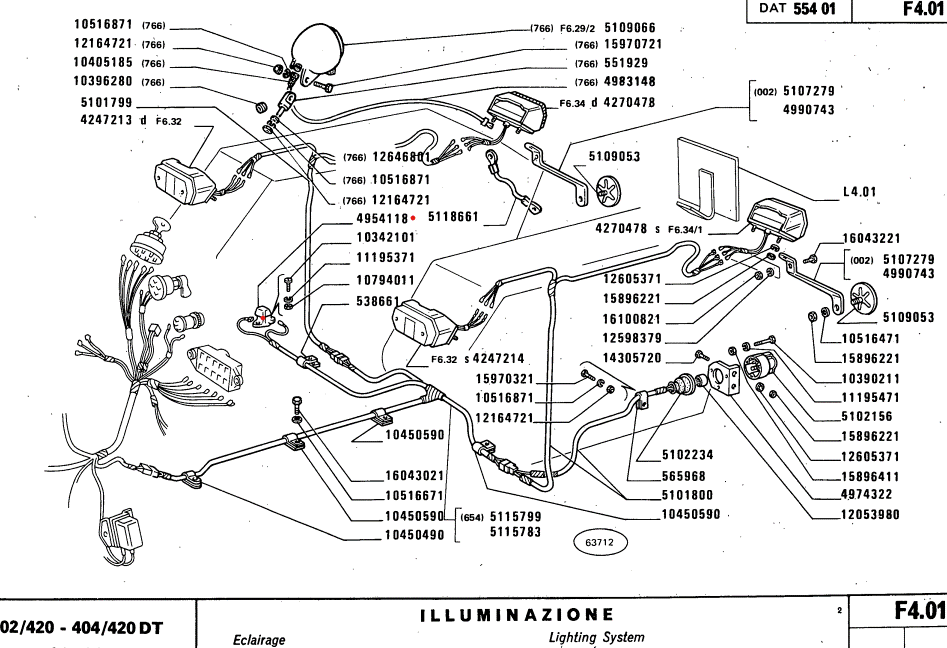

Bonjour Pierre, en regardant le Tour, je t'envoie le schéma avec le contacteur 27 qui doit être sous le marche- pied droit. ( En général ils ne sont pas top). Vérifies que les feux aient une bonne masse chacun!

420-Circuit élec-Desc_2026-07-10 145143.gif (66.81 Kio) Vu 370 fois

420-Couleurs fils_2026-07-10 145336.gif (6.76 Kio) Vu 370 fois

[Criters]

Sur le 670 je suis en train d'adapter un truc comme ça : Freinage 12v

[darnaureisch]

Merci à vous pour les réponses, je sais pourquoi je ne le voyais pas cet interrupteur, il n'y est plus!!!

[jean claude 2320]

Bonjour, tu avais le même sans le ressort à l'origine. Tout de même la ref est 4954118. C'est très bien le rajout de ce ressort!

[darnaureisch]

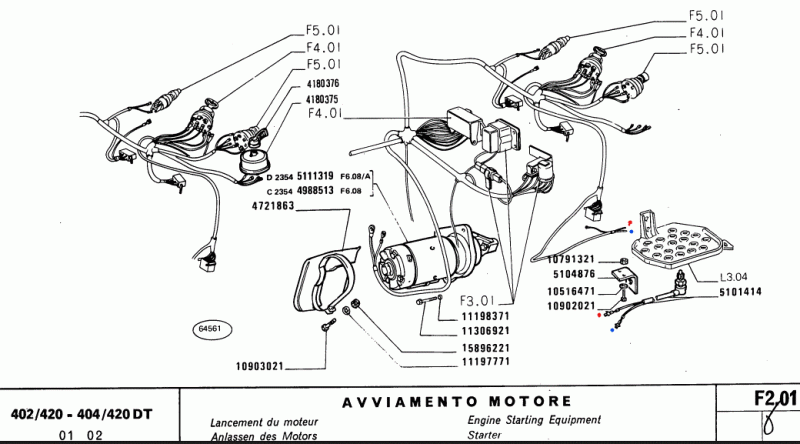

En bricolant les fils du fameux interrupteur stop, j'ai trouvé sous le marche-pied gauche un interrupteur qui ne sert à rien mais qui parait à première vue être en rapport avec l'embrayage.
Avez-vous une idée? Merci.

[jj]

normalement le 420 avait la sécurité en débrayant

[darnaureisch]

Tu veux dire que le tracteur ne démarrait pas si tu ne débrayais pas? Le mien avance, vitesse enclenchée même sans débrayer!!!!!!!!!! Une autre panne sans doute?

[jean claude 2320]

Bonjour Pierre,

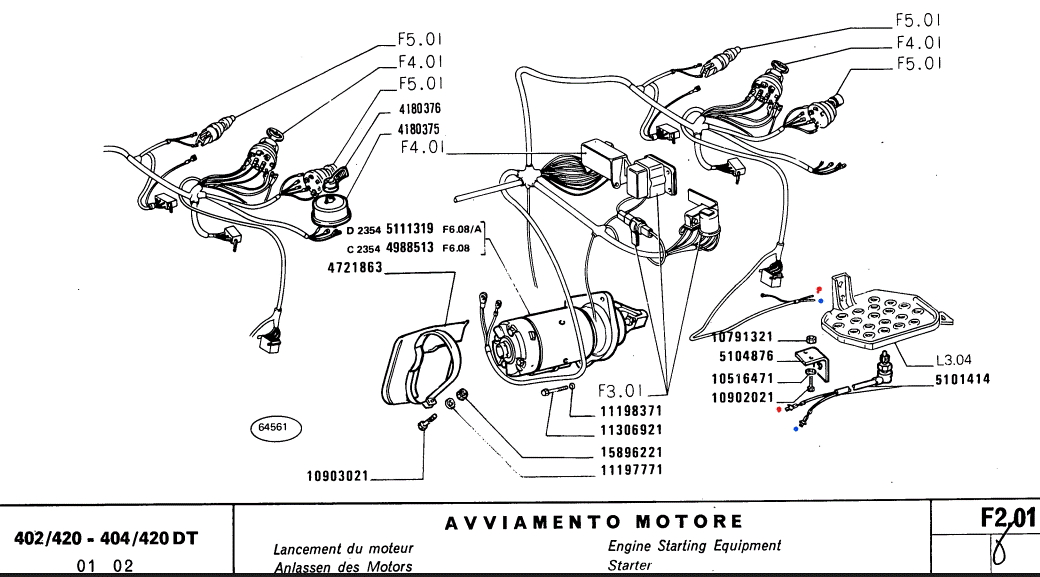

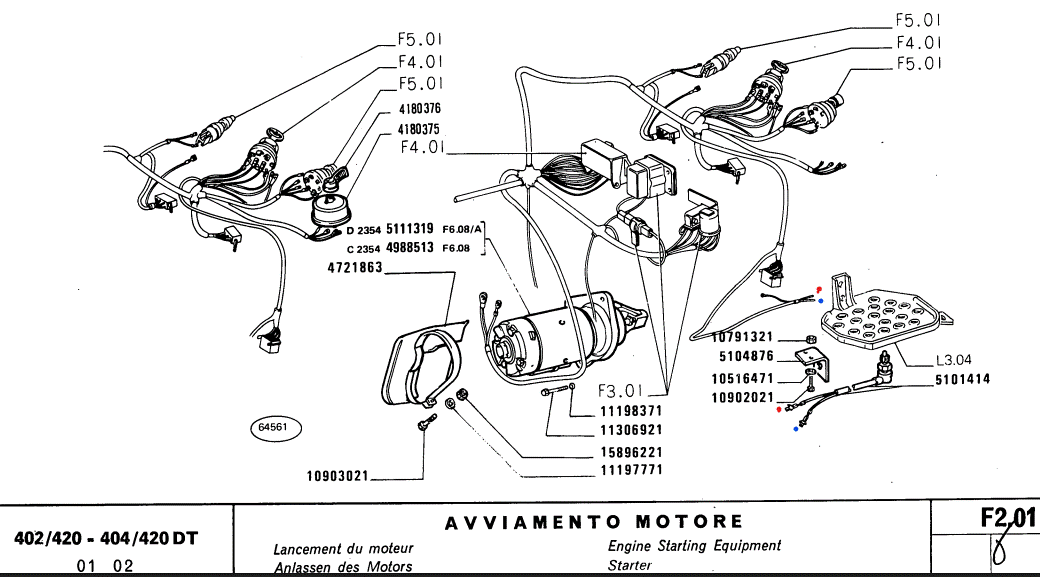

comme JJ l'a écrit , contacteur de débrayage 5101414

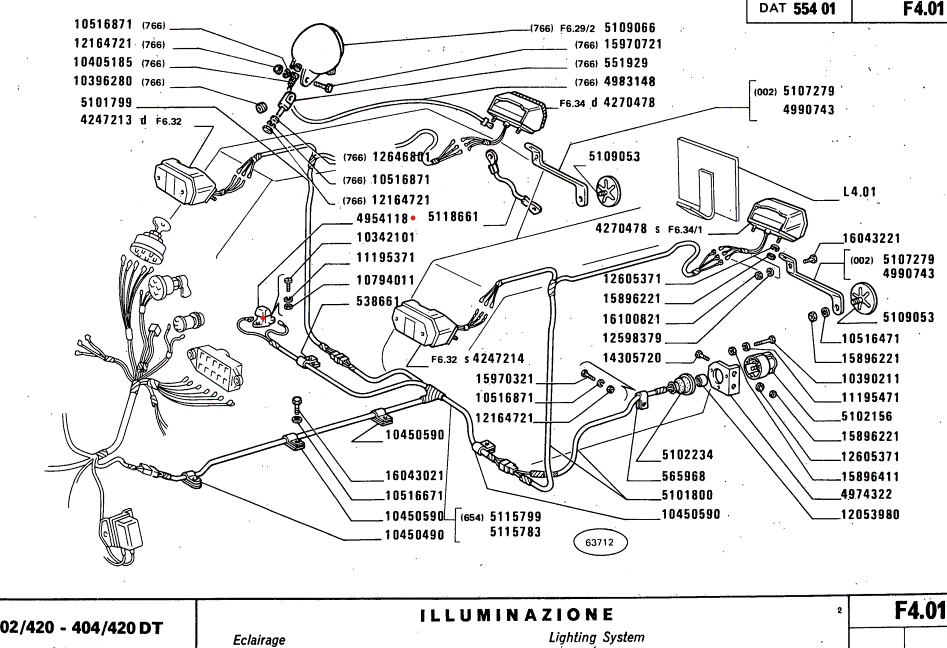

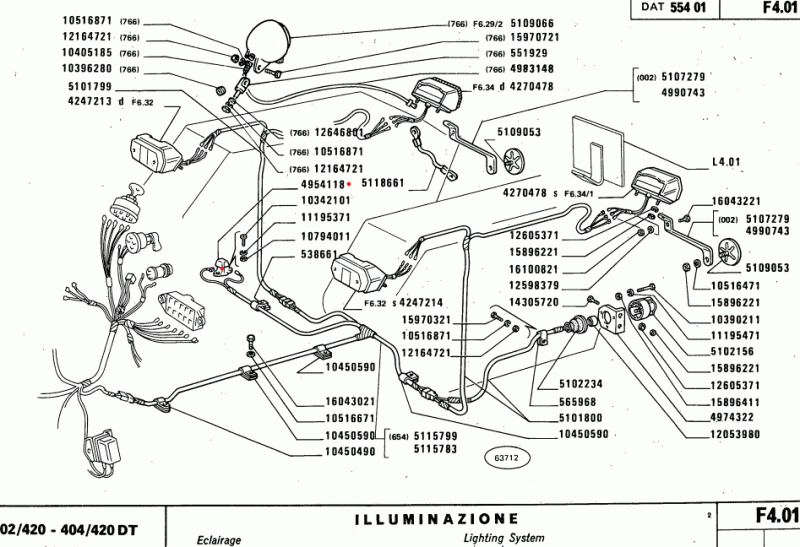

et pour l'autre jour contacteur stop 4954118

420-Contacteur 5101414 _2026-07-17 114235.gif (17.46 Kio) Vu 91 fois

[jj]

ne pas oublier le 420 est un tracteur TURQUE appelé STORE suivant les pays (plus cher qu'in 450 S )
il a remplacé le 350 (rare)
