Chenilles

[darnaureisch]

Bonjour à tous,
J'ai réparé ma pompe à injection du chenillard 332C avec un achat sur LBC d'une pompe même modèle et passage au banc chez un diéséliste pro. Merci encore à ceux qui m'avaient aidé sur le site.
Actuellement, je suis en quête d'un éclaté des pièces de l'embrayage de chenille, car il ne fonctionne pas bien à droite.
L'un de vous a-t-il déjà eu ce pb?
Merci d'avance pour votre aide.

[jean claude 2320]

Bonjour Pierre,
quelques renseignements :

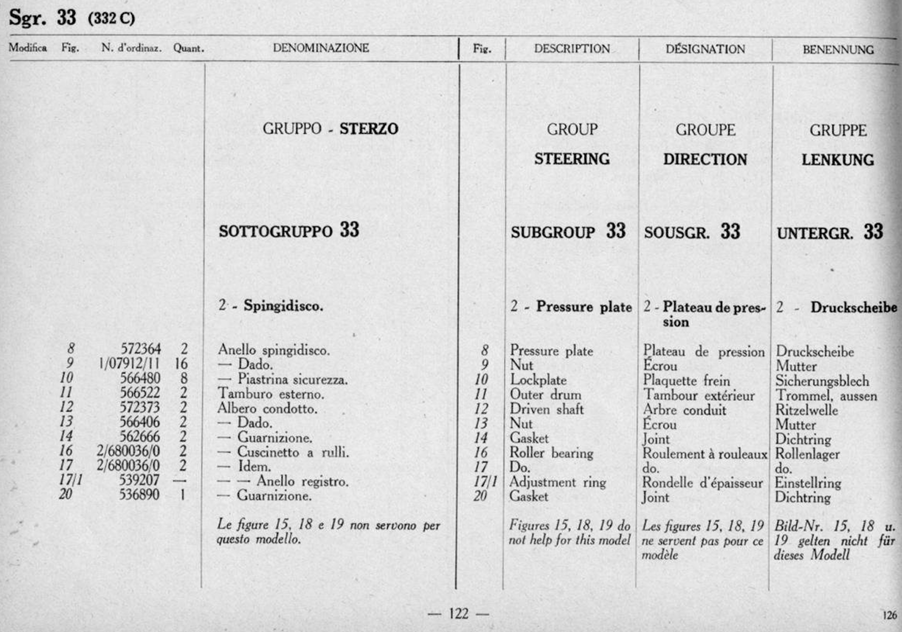

- Embrayage de direction avec le plateau de pression

Section 33_2025-06-22 132052.png (275.25 Kio) Vu 212 fois

-Commandes de débrayage 312 C

Section 34_ 2025-06-22 131920.png (370.43 Kio) Vu 212 fois

-Chariot:

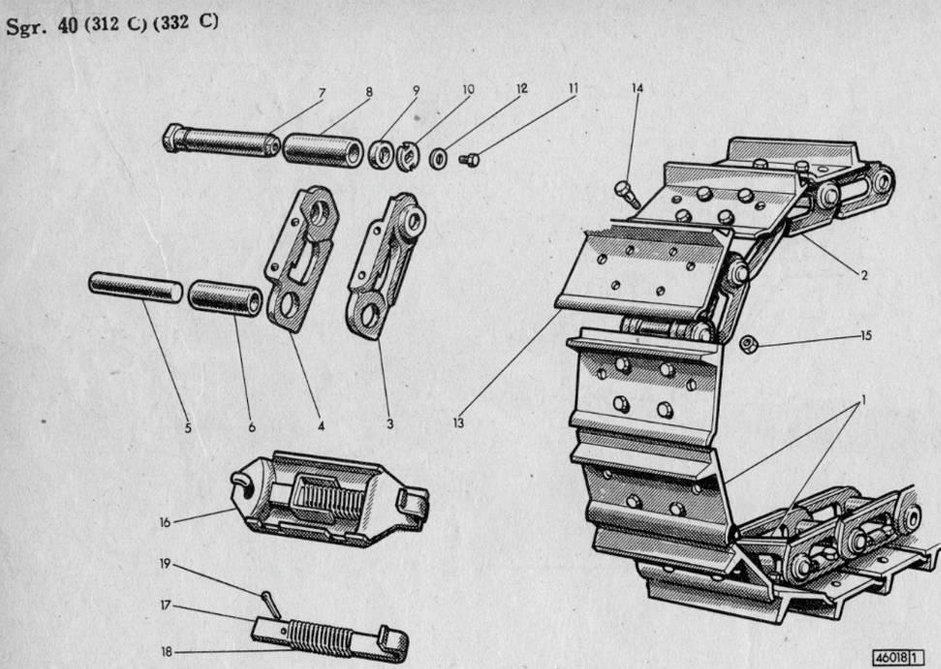

-Chenilles :

[darnaureisch]

Merci bcp Jean Claude pour cette magnifique documentation. Si tu avais l'éclaté de la pompe à injection FIAT Licence BOSCH
pour le même chenillard, je suis preneur.
Ciao a tutti.

[jean claude 2320]

EntraInement PI 312C_ 2025-06-22 212356.png (344.81 Kio) Vu 199 fois

312-PI -Régulateur 1_2025-06-22 221039.png (331.26 Kio) Vu 194 fois

312-PI -2_ 2025-06-22 221229.png (536.26 Kio) Vu 194 fois

312-PI-3_ 2025-06-22 221341.png (320.77 Kio) Vu 194 fois

312-PI-4_2025-06-22 221448.png (284.49 Kio) Vu 194 fois

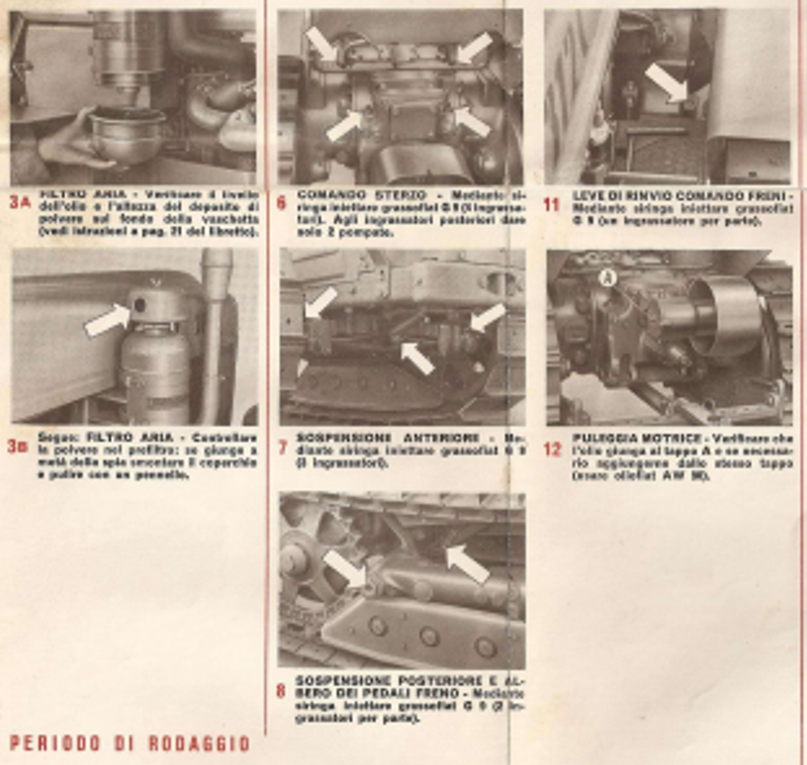

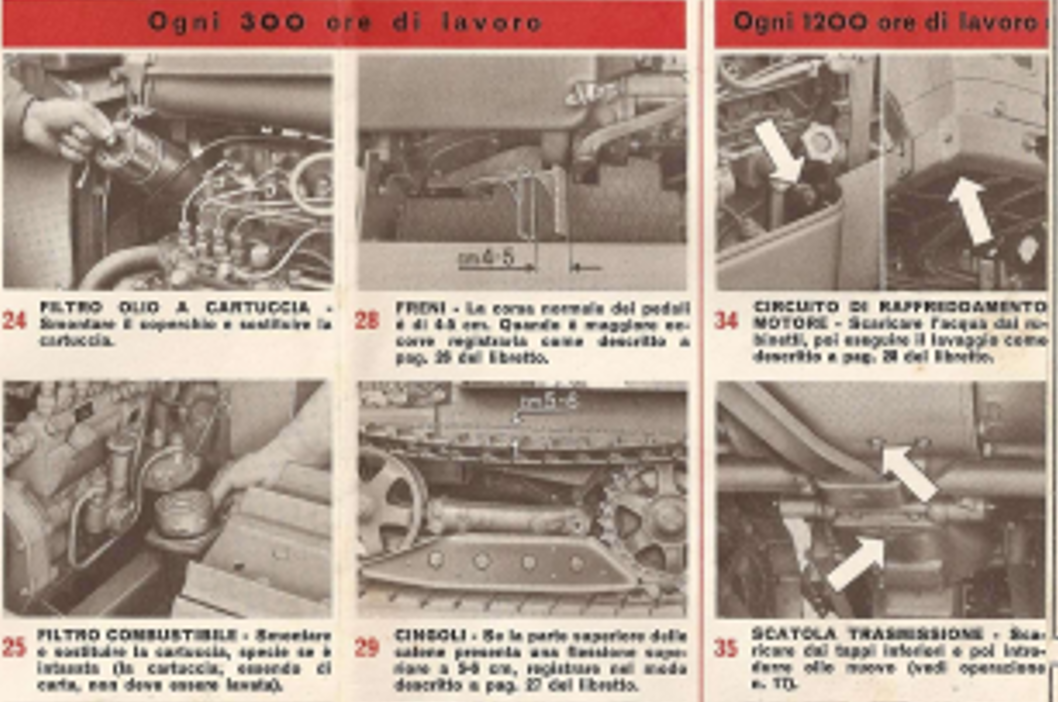

Voici pour l'entretien:

3_ 2024-03-24 214237.png (551.95 Kio) Vu 199 fois

4_2024-03-24 214512.png (547.41 Kio) Vu 199 fois

6_2024-03-24 215356.png (578.94 Kio) Vu 199 fois

7_ 2024-03-24 215628.png (707.56 Kio) Vu 199 fois

8_2024-03-24 215817.png (402.35 Kio) Vu 199 fois

[darnaureisch]

Bonjour Jean Claude,
Merci pour ta réponse. La liste des pièces de la pompe s'est évanouie mais elle était incomplète car les pièces commençant par 75 n'y figuraient pas.
Si tu peux me la rescanner, j'apprécierais beaucoup!
A+

[jean claude 2320]

Bonjour Pierre, voici:
pour infos
PI Bosch 332 C:PES 4A 50B 320 14/41
PI Bosch 315 ci-dessous et vue :PES 4A 50B 320 4/39
PES :pompe avec fixation par prise frontale
4:nombre de cylindres
A:taille de la pompe
50:diamètre des pistons exprimé en 1/10 de mm
R ou L (ou B ):sens de rotation
Le reste indique les modifications et code d'exécution.
