Branchement chargeur NH L65

[9350alain]

Bonsoir,
Je me suis présenté dans la mauvaise rubrique, excusez moi.
J’ai acheté un chargeur stoll pour mon new holland l65, anciennement fiatagri.
Celui ci était monté sur un new holland 4835, c’est le même châssis.
L’ancien propriétaire m’a fait des photos du branchement hydraulique, mais c’est pas le même chez moi.
Ma question est, est-ce que quelqu’un peu me donner les informations, où brancher la pression et le retour?

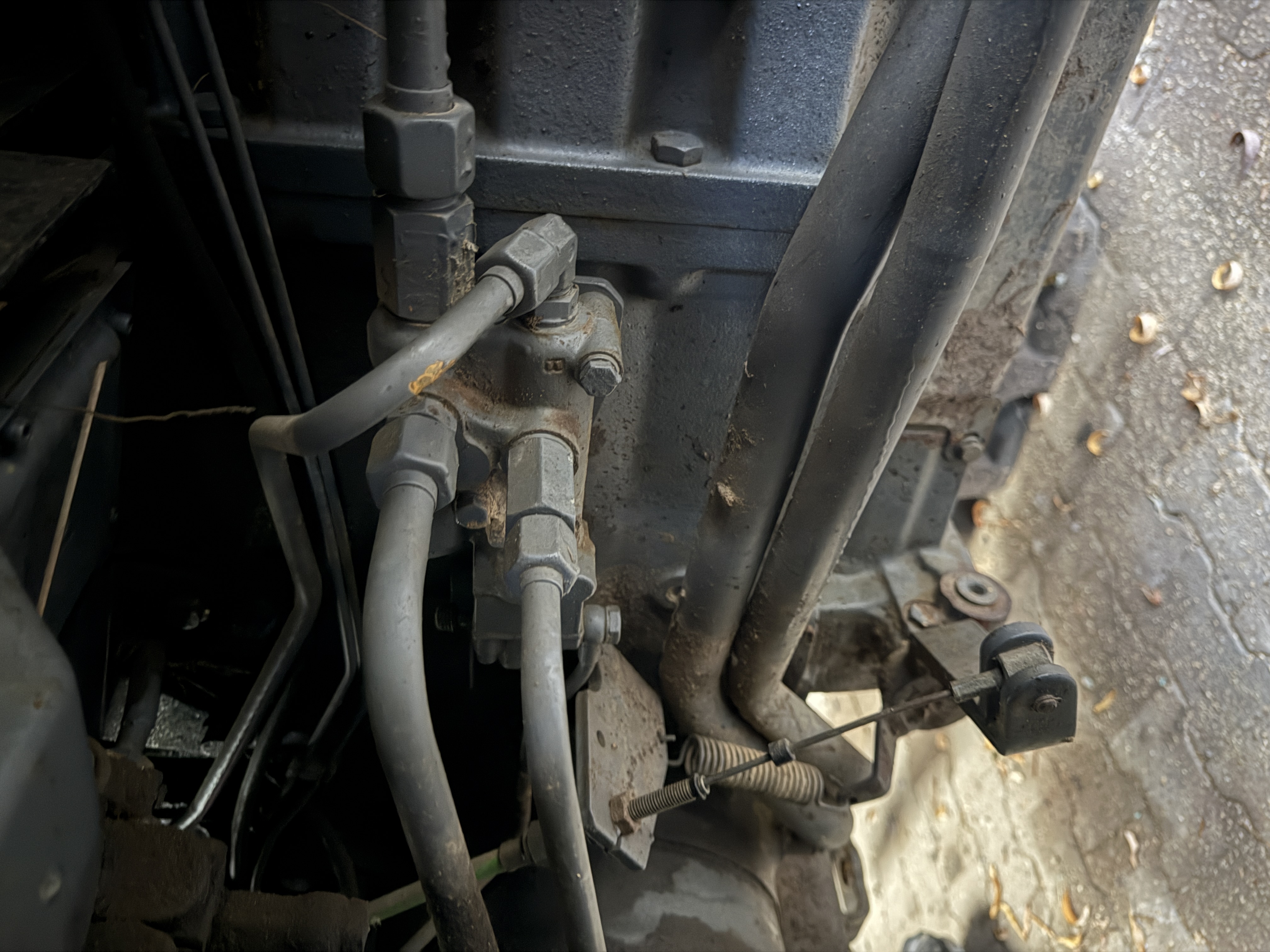

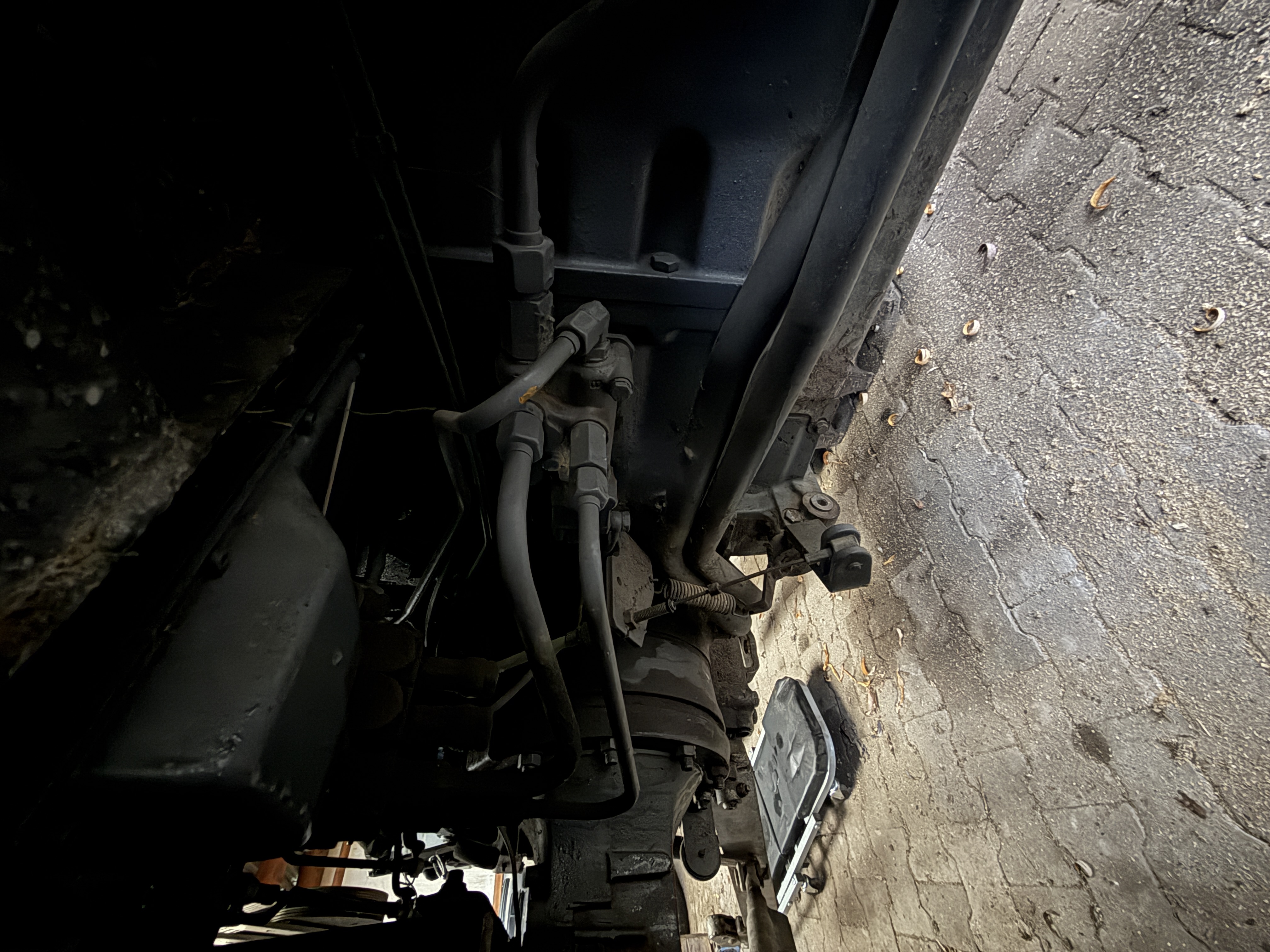

Je joint des photos où le chargeur devrait être branché.
Merci pour l’aide.
Bonne soirée.
Alain

[thierry 1968]

Bonjour
peut tu nous dire le n° du chargeur , le type de commande je suppose par télé flexibles

normalement tu a 3 flexibles a branché
1 alimentation , 1 réalimentation , 1 retour

LE 4835 avait il été équipé du distributeur de frein hydraulique pour remorque ???

Thierry

[9350alain]

Bonjour Thierry,
Le chargeur est un Quick 630, avec télé flexibles.
Non, pas de distributeur de freinage assisté pour remorque sur son tracteur.
Merci.
Bonne journée.
Alain

[thierry 1968]

Bonsoir

donc c'est normal que c'est pas le même branchement

il faut bien regardé les lettres qui sont gravé
exemple ; P = Prssion

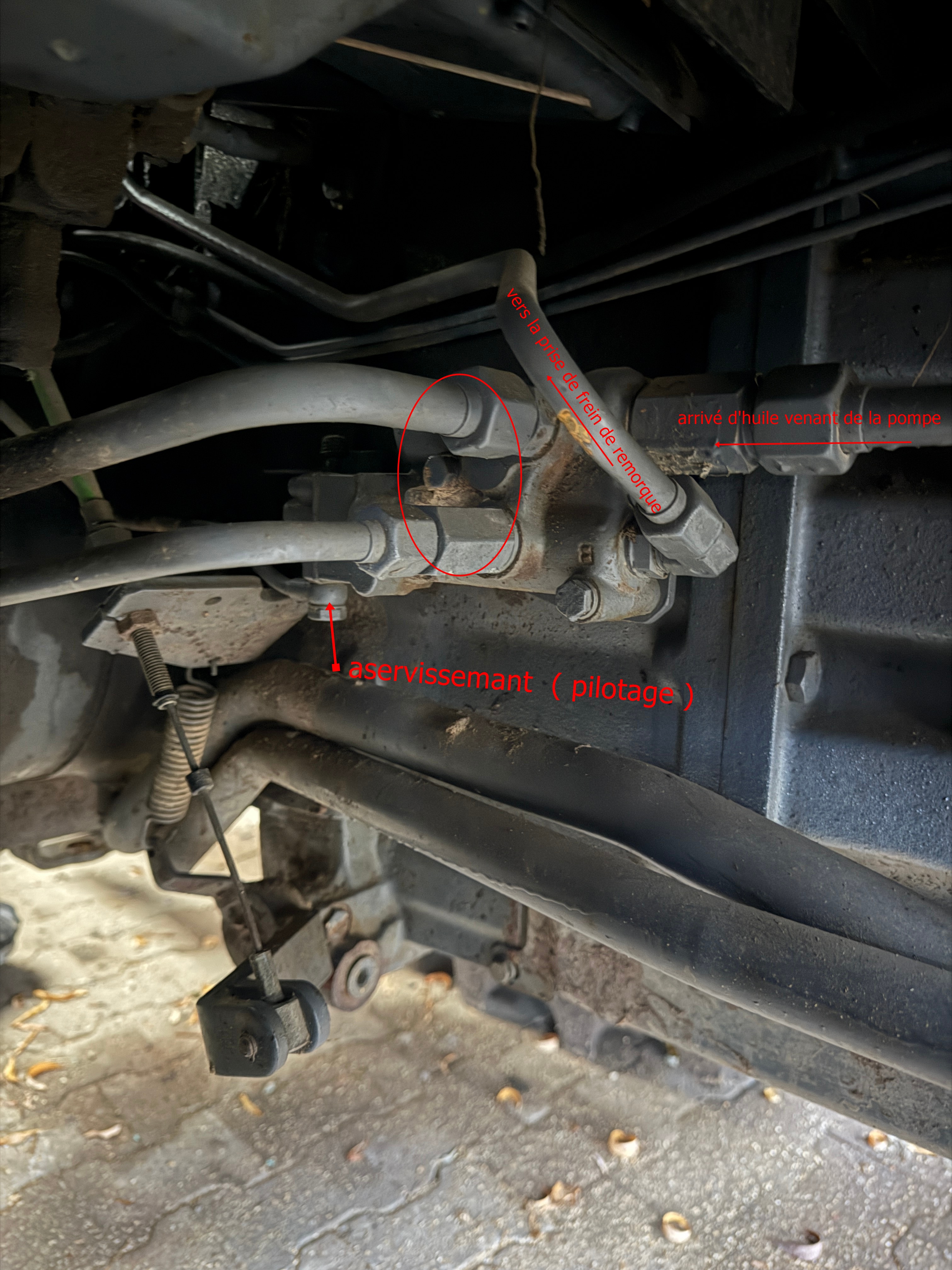

sur la photo ci-dessous j'ai identifier 2 tuyaux il reste deux autre qui vont vers le bloc distributeur auxiliaire , donc il y a un qui sert de réalimentation ( centre a suivre ) et l'autre c'est un tuyau de retour a la bâche

A + Thierry

[9350alain]

Bonsoir Thierry,
Donc faut brancher sur les 2 tuyaux dans le cercle comme j’ai compris ?
Faut juste que je repère la pression, correcte?
Comme sur la photo, les conduites sont en dur, difficile de mettre un T , ou je peu tirer un peu dessus?
Les filetages hydrauliques sur New Holland, c’est du métrique ou pouces?
Je reçois mon chargeur que fin de semaine prochaine.
Merci.
Alain

[thierry 1968]

les filetage est de métrique
donc comme je l'ai dit tu a marquage sur le distributeur de frein de remorque , regarde bien
voici les repère
B = vers la prise de frein de remorque
N =vers le bloc distributeur auxiliaire ( donc alimentation vers le
distributeur du chargeur )
p = arrivé d'huile venant de la pompe hydraulique
R = vers le bloc distributeur et le bloc relevage ( donc retour )
Y = venant du circuit de frein ,asservissement pilotage du distributeur
de frein de remorque

donc sur le distributeur du chargeur tu a 3 flexibles le P que tu va branché sur le N sur le distributeur de frein
le N que tu va branché sur le tuyau N que tu a débranché du distributeur de frein
et le T que tu va branché sur un tuyau retour

A + Thierry

[9350alain]

Ok, merci pour l’aide, j’attends mon chargeur.
Par contre dans le dernier paragraphe, je me mélange un peu les pattes avec les N.
Bonne soirée.
Alain

[9350alain]

Bonjour Thierry,
Sur la photo que j’ai inséré, tu pourrais m’indiquer où brancher les 3 tuyaux ?
Car, avec les N, je me mélange tout dans ma tête.
Autre question, faut changer les tuyaux hydrauliques en dur? Car raccorder un autre conduit, c’est un peu délicat.
Merci.
Alain

[thierry 1968]

Bonsoir
il faut me dire quel lettre correspond a quel tuyau ou j'ai mis les point d'interrogation , normalement tu doit avoir un ( N ) et un ( R )

met je voudrais une photo du bloc hydraulique du chargeur et sur chaque point de branchement tu a une lettre

et après je te le dis le branchement

et non , normalement tu doit supprimé un tuyau rigide et tu va te branché directement sur le distributeur de frein hydraulique pour l'alimentation du chargeur , tu te branchera sur le bloc des distributeurs auxiliaire pour la réalimentation du circuit sur le tracteur
et le troisième flexible sur un tuyau rigide avec un T sur le retour

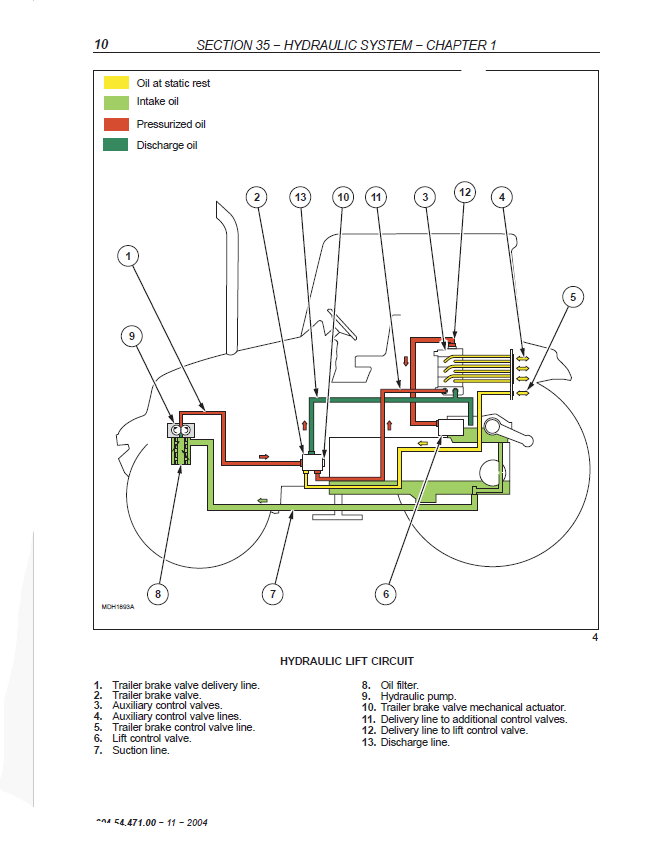

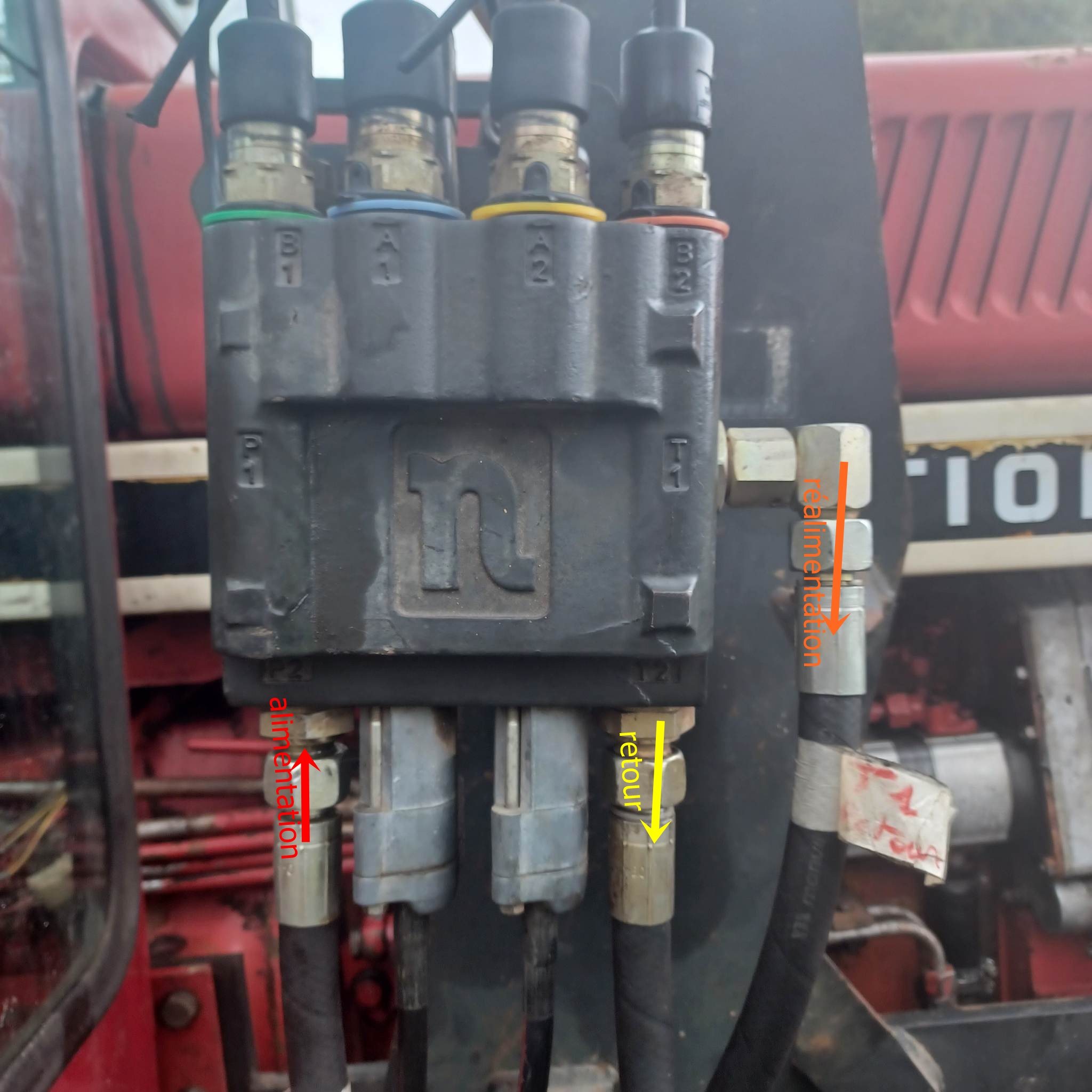

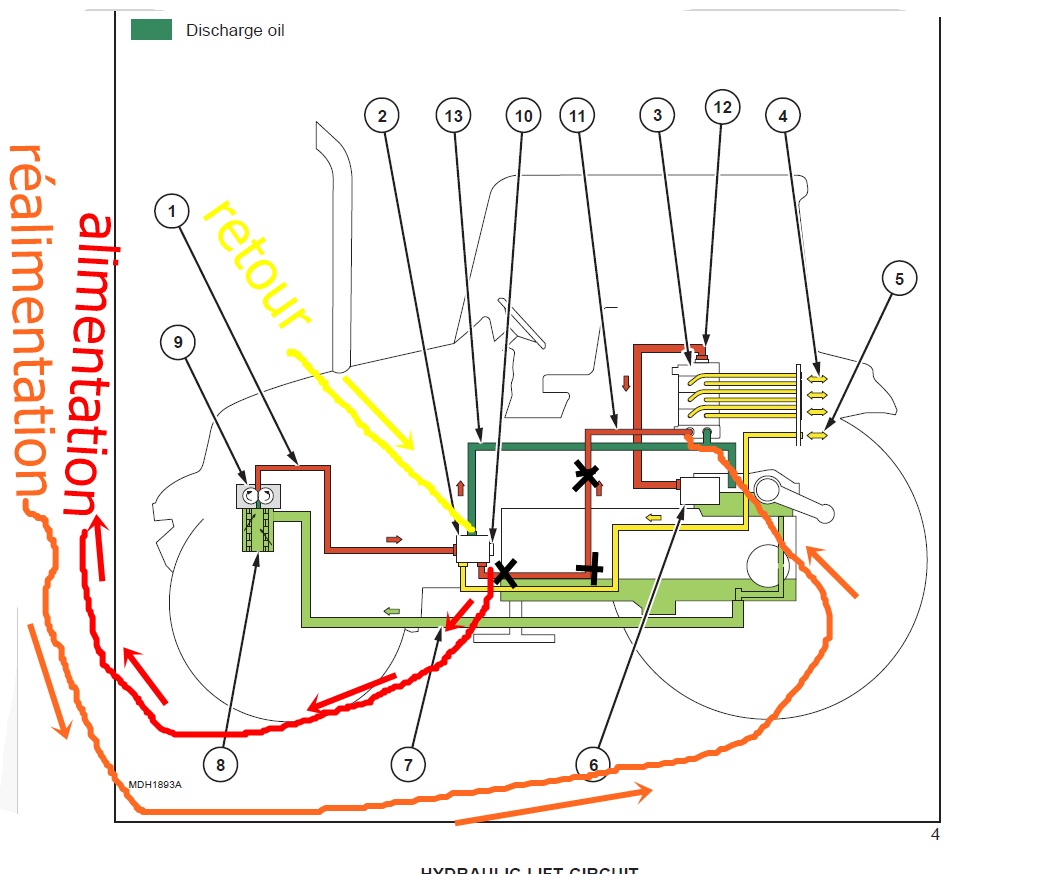

EN GROS ça donne cela , il faut supprimé le tuyau 11

A + Thierry

[9350alain]

Bonjour Thierry,

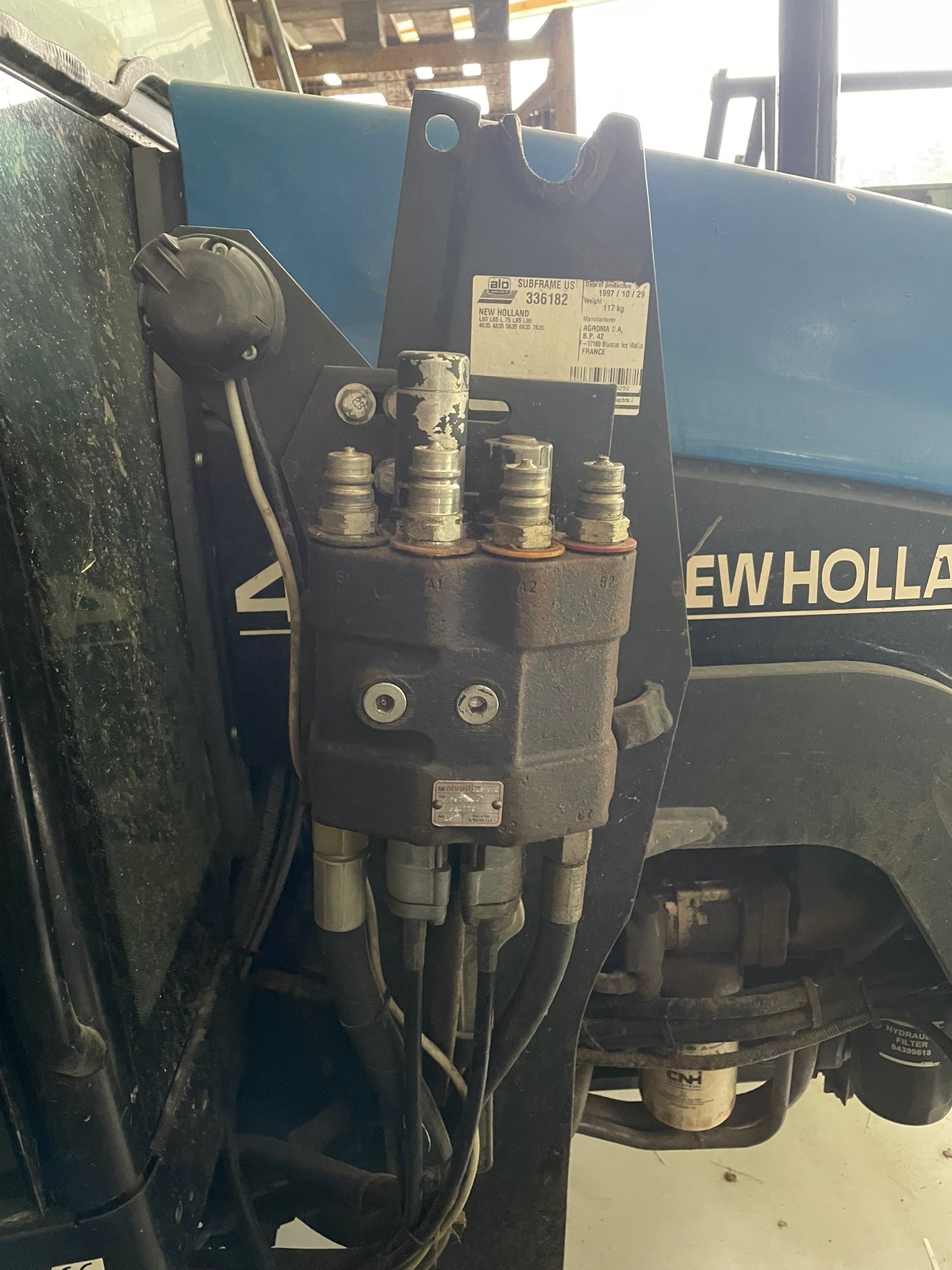

J’ai une photo du bloc quand il était monté sur le tracteur du vendeur, je la joint une fois.
Le chargeur, je le récupère que lundi.
Merci.
