Branchement chargeur NH L65

[9350alain]

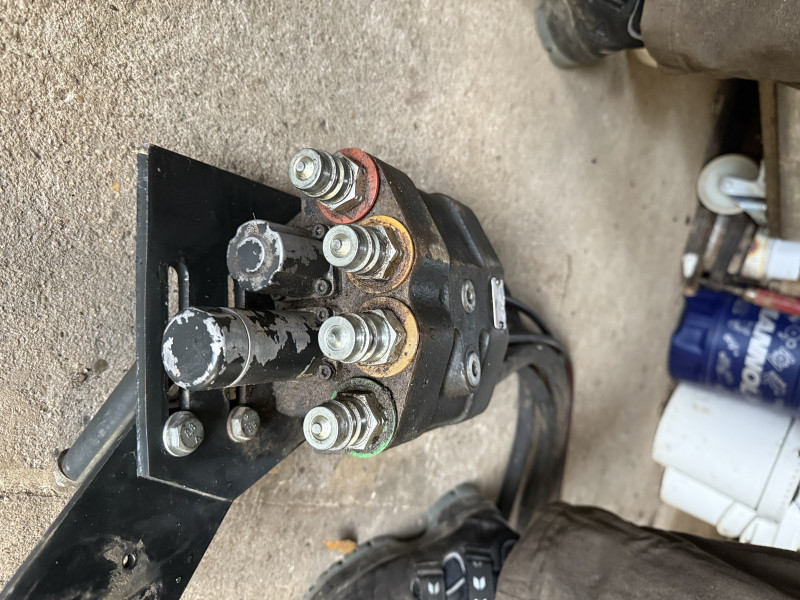

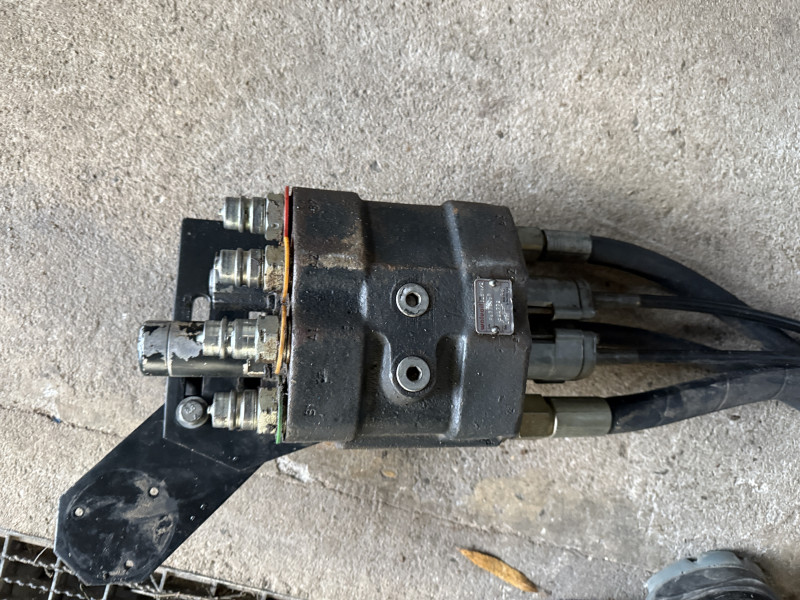

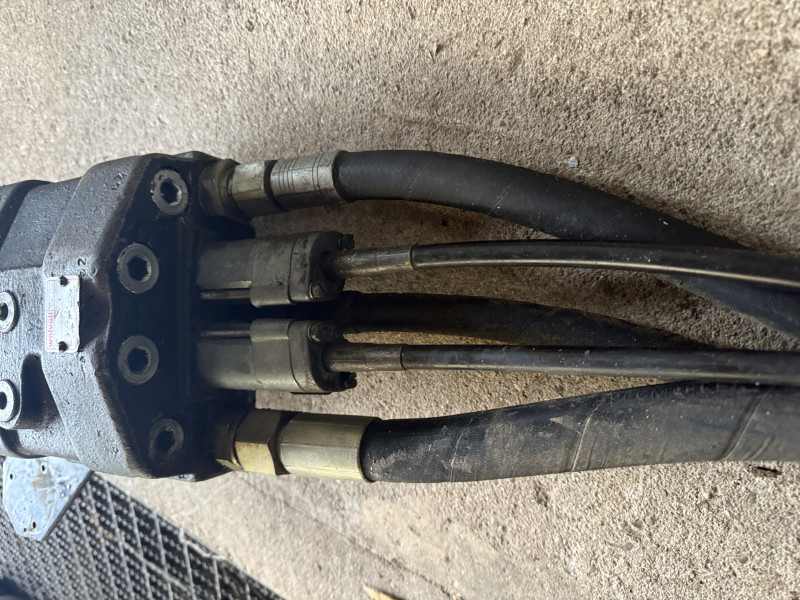

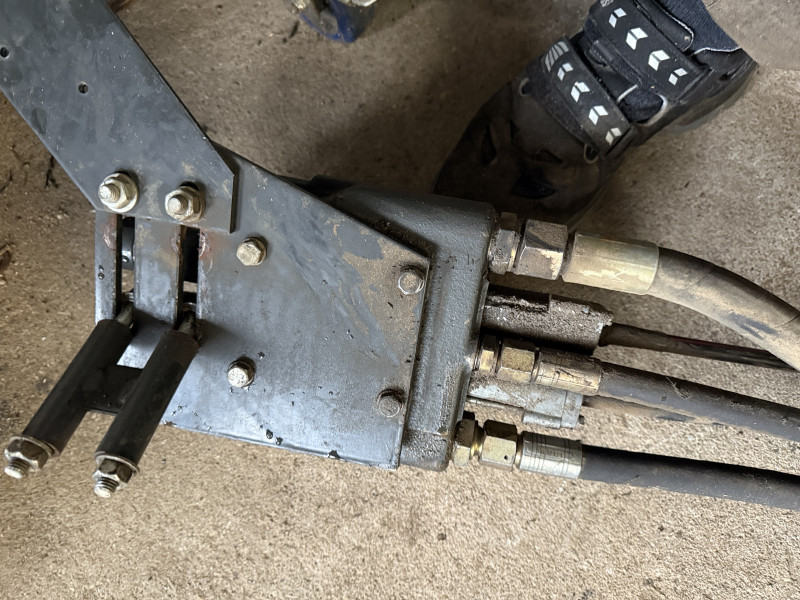

Comme on voit sur ces photos, je vois pas de P, la réalimentation , d’après les branchements, il y en avait pas.
Un peu bizarre.

[thierry 1968]

Bonsoir Alain

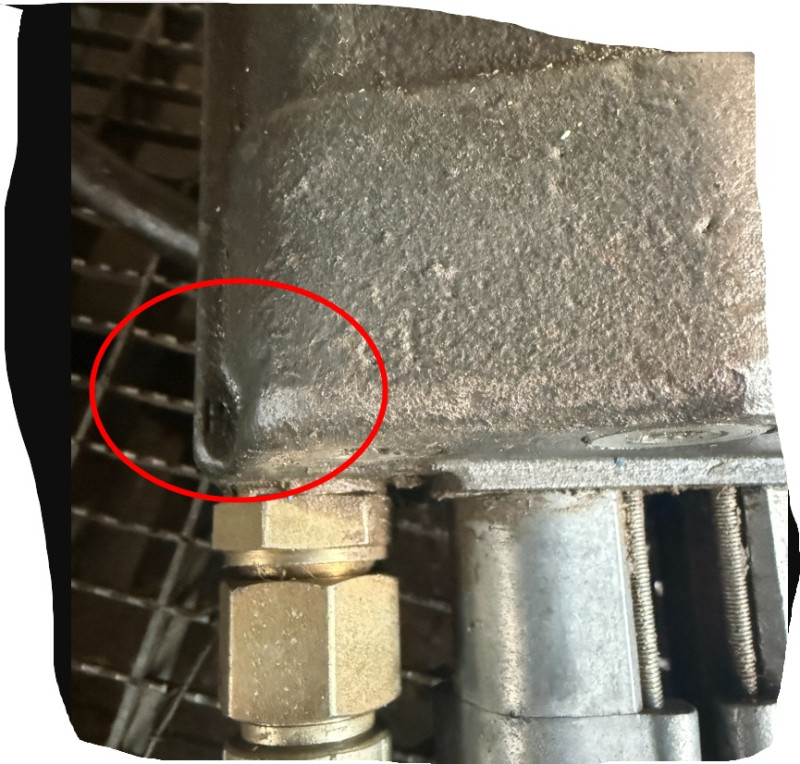

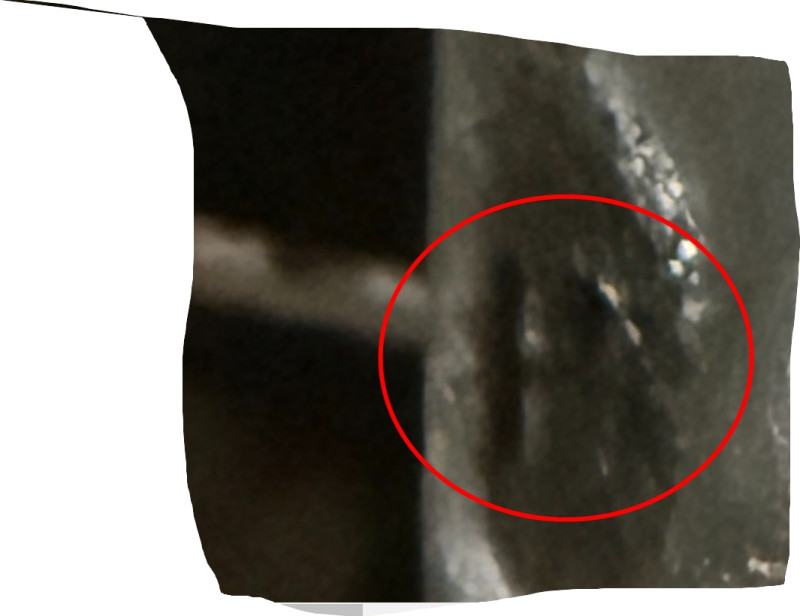

je n'ai pas le bloc sous les yeux mais j'ai bien trouvé le ( P )

en plus gros

normalement je vois un troisième flexible ????

ci tu fait d'autre photo fait le avec un peut plus de recul pour voir le bloc distributeur

A + Thierry

[thierry 1968]

Je revient après des recherche

tu n'a pas le bon bloc distributeur , tu a un bloc distributeur avec le système '' ls ''

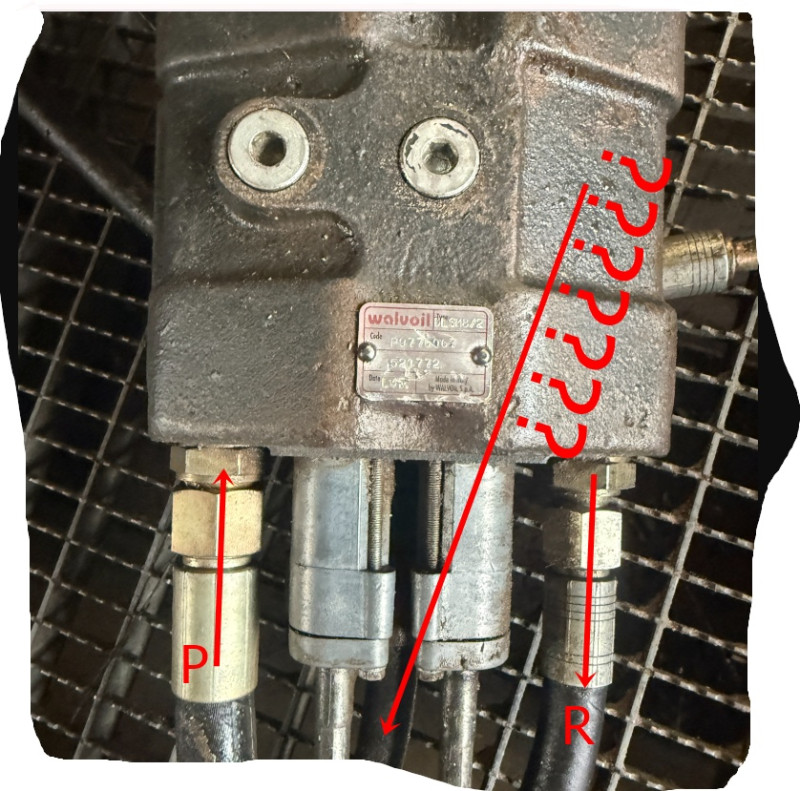

NH3.pdf

(1.82 Mio) Téléchargé 154 fois


A + Thierry

[9350alain]

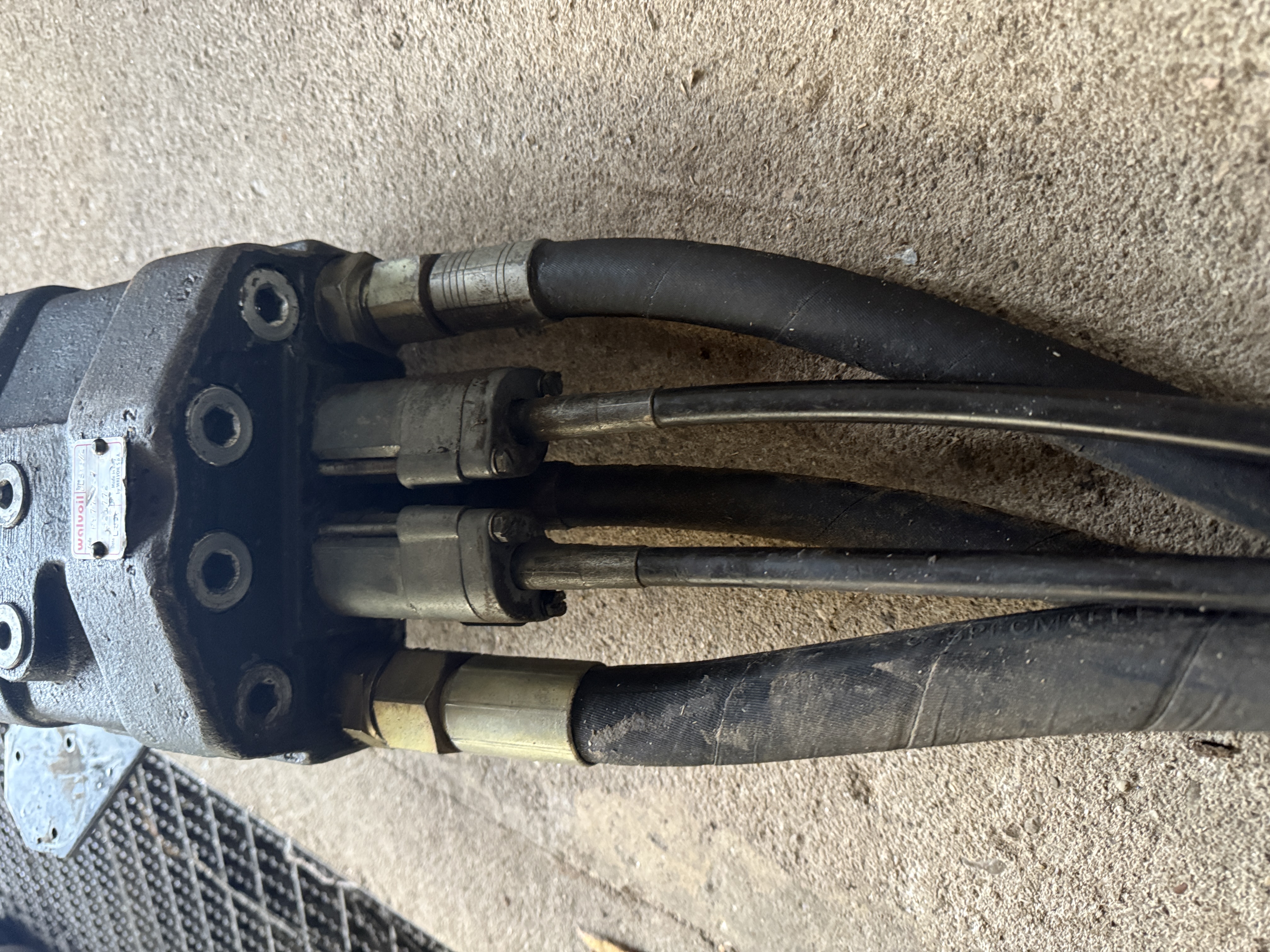

Je suis encore allé voir le bloc en rentrant du travail, la réalimentation est bien branchée, c la photo où il y a la flèche rouge, on voit mal la durite derrière les autres branchements.
Comment j’ai pas le bon bloc?
Il faut pression, retour et réalimentation, comme j’ai compris.

[9350alain]

Question, c quoi le système LS?
Y a pas moyen de le brancher?
Merci pour l’aide.
Alain

[9350alain]

Bonjour Thierry,
Ci joint des photos prises de plus loin.
Avant de continuer sur le chargeur, faut que le démarreur fonctionne à nouveau, le démarreur en lui même est en très bon état, sauf que le solénoïde est en très mauvais état, je l’ai ouvert, non récupérable, contactés cramés, il reste presque plus rien, là j’ai commandé un neuf , faut attendre un peu.
A+
Alain

[thierry 1968]

Bonsoir Alain

LS c'est la ligne de signal ( en Français ) est sur le circuit hydraulique Load-Sensing c'est une pompea piston qui ajuste le débit et pression ( pompe a débit variable )

ton tracteur a une pompe hydraulique a engrenage a débit constant ( débit fixe )

autrement tu doit avoir d'autre lettre comme le ( P ) sur les autre flexible

A + Thierry

[9350alain]

Bonsoir Thierry,
Le tracteur ou c’était monté, il a aussi une pompe à engrenage comme moi.

[thierry 1968]

donne un coup de nettoyeur pression ( karcher ) sur le distributeur pour voir les inscriptions

après je ne peut pas en dire plus
le vendeur est un pro ou un agriculteur

A + Thierry

[9350alain]

Bonjour Thierry,
Le chargeur a été monté chez un pro, consession New Holland.
J’ai le numéro de portable du gars qui l’a démonté, le chef d’atelier, j’essaye de lui téléphoner cet après midi.
